PTS-H7 – это мощные компрессоры, представляющие собой идеальное решение
для работы с системами, в состав которых входят несколько насосов.
PTS-H7 предназначены для подачи сжатого гелия на криогенные насосы с диаметрами
на впуске до 18” (450 мм) или до четырех насосов с диаметром на впуске 8” (150 мм).

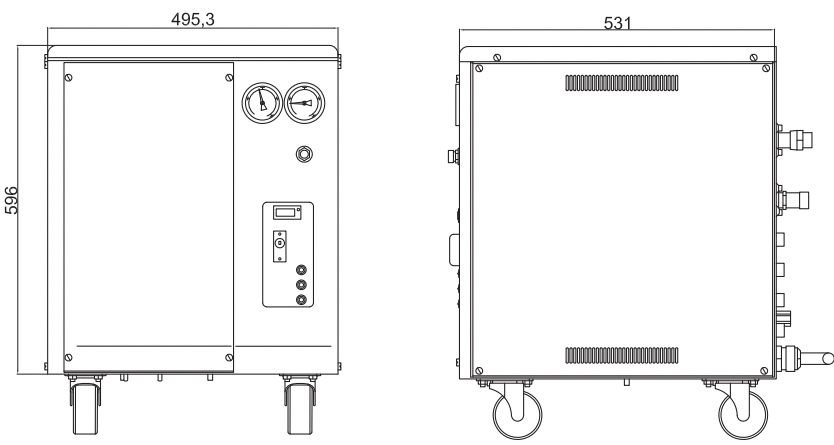

| Размеры | |
|---|---|
| Высота | 596 мм |
| Ширина | 495,3 мм |
| Глубина | 531 мм |
| Масса | 124 кг |
| Приводной механизм | |
|---|---|
| Кол-во фаз | 3 фазы |
| Частота | 50/60 Гц |
| Напряжение |
220 ±10% В перем. тока 346~380 В при 50 Гц 380~400 В при 60 Гц |
| Рабочий ток | 24 А при 220 В / 13 А при 380 В |
| Хладагент | |
|---|---|
| Газ | Гелий |
| Степень чистоты | 99,999%, точка росы -63 °C |
| Давление подачи | 210 ± 5 psi при 20 °C |
| Охлаждающая вода | |
|---|---|
| Расход | 7 л/мин |
| Температура | На входе от 10 °C до 27 °C |
| Теплопередача охлаждающей воды | 6,0 кВт |
| Подающие и возвратные фитинги | 3/8"–18" NPT |
| Внешние условия | |
|---|---|
| Температура | от 5 °C до 40 °C |
| Влажность воздуха | от 30% до 95% |
| Высота над уровнем моря | Не более 3048 m |
| Шумовые характеристики | не более 70 дБ(А) |
Компактные размеры, низкая стоимость
Компрессоры PTS-H7 / PTS-H8 представляют собой систему с замкнутым контуром, предназначенную для подачи гелия высокой степени чистоты на криорефрижераторы и криогенные насосы
Особенности компрессора:
- Водяное охлаждение, масляная смазка
- Система блокировки, защищающая компрессор от повреждений
- Источник питания, от которого работает компрессор и экспандер
- Двухступенчатая система фильтрации, позволяющая удалить масляную взвесь из потока гелия высокого давления
- Светодиодные дисплеи на передней и задней панелях для выдачи оперативной информации и аварийных сигналов
В специальный кожух помещен высокоэффективный спиральный компрессор, обеспечивающий одновременный забор, сжатие и подачу рабочей среды. Это значительно увеличивает работоспособность и срок службы, обеспечивая при этом пониженную вибрацию, шум и затраты на техническое обслуживание и эксплуатацию. Холодопроизводительность теплообменника с водяным охлаждением позволяет отводить до 7,0 кВт тепловой нагрузки.
Данный высоконадежный компрессор может работать с тремя-четырьмя насосами, при этом прогнозная периодичность технического обслуживания составляет всего 3 года. Компрессоры имеют меньшие габариты, чем аналогичные модели, занимает очень малую площадь и обеспечивает значительную экономию при использовании с несколькими насосами.
Имеется возможность выпуска нестандартного оборудования под индивидуальные размеры и технические параметры заказчика
- Ду фланца, мм:200
- Вертикальная ориентация
- Скорость откачки (вода):4000 л./сек.
- Время захолаживания:60 мин.
